FlangeSheet软件介绍

FlangeSheet是一款法兰管件尺寸图形化显示的查询软件。 APP测试版本已更新，下载地址https://www.flangesheet.com/download/app_flangesheet.apk 该版本不读取手机任何数据，不连接互联网，可离线使用。

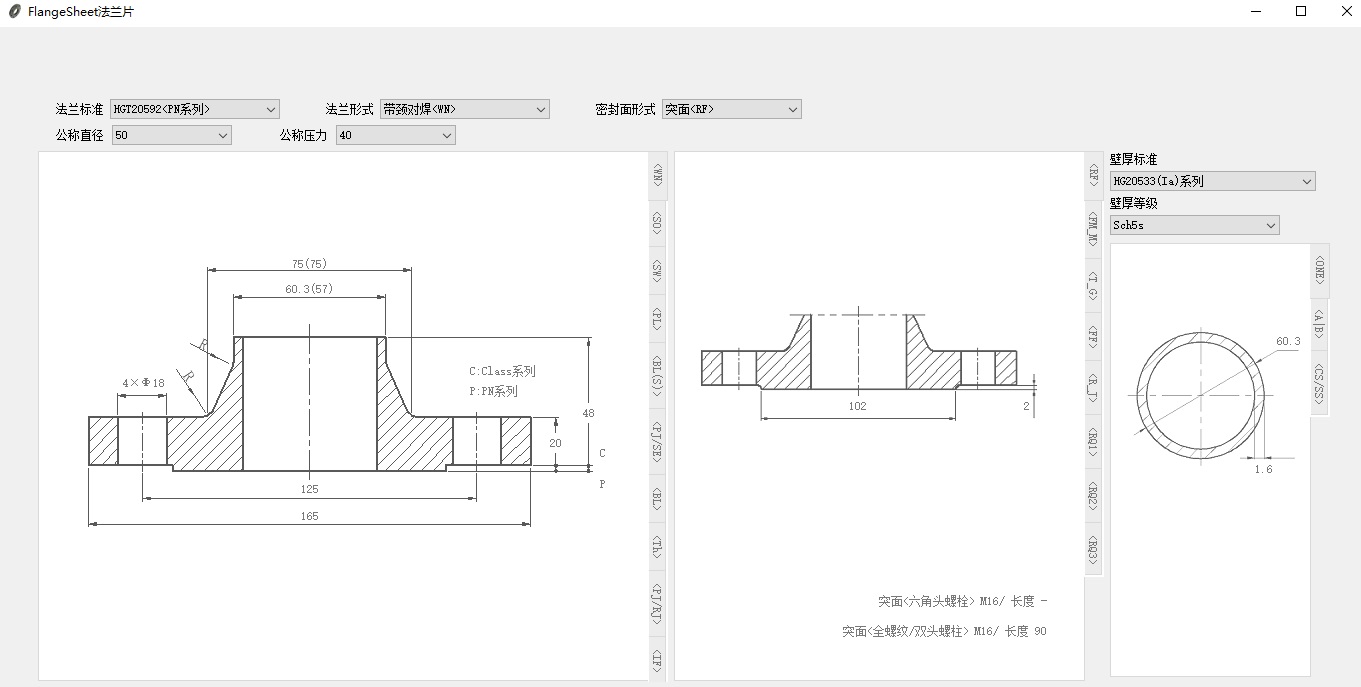

flangesheet界面

FlangeSheet V1.00当前纳入的法兰及管道壁厚标准有：

  1. 管道法兰
    • HG/T20592钢制管法兰PN系列（公制）
    • HG/T钢制管法兰20615Class系列（英制）
    • 大直径钢制管法兰HG/T20613Class系列（英制）
  2. 压力容器法兰
    • 长颈对焊法兰NB/T47023Class系列
  3. 管道壁厚标准
    • HG20533（Ia系列）
    • GB12459 & GB/T13401
    • ANSI B36.10M & B36.19M（A）
    • HGJ514无缝管（标准已被替代，尺寸可供选择参考）
    • HGJ528有缝管（标准已被替代，尺寸可供选择参考）

软件架构

本软件编程语言为python3，界面制作使用PyQt5。各种尺寸数据放置于Data文件夹下。 使用python的pandas包来读取及选择明细数据。

安装使用说明

  1. 如果仅是想使用该软件的桌面版本，可下载发行版https://gitee.com/upcyoung/flangesheet/releases/tag/flangesheet_V1.00，解压，找到并点击文件夹中的flangesheet.exe文件即可使用。
  2. 如果您想改动这个软件或者参与这个软件的进一步制作，可使用git来下载整个源代码https://gitee.com/upcyoung/flangesheet。（注意您的python需安装软件中用到的库，你可以在源码的import中查看用到了哪些库）
  3. 如果软件打不开,windows提示未知作者等，按如下操作：
    • 右键点击应用程序的可执行文件，选择“属性”。
    • 在“常规”选项卡中，找到“安全”部分并点击“解除锁定”。
    • 点击“应用”和“确定”按钮。
    • 再次尝试运行应用程序，如果仍然无法打开，请在弹出的警告窗口中选择“仍要运行”。

关于作者

作者是一个机械专业工程师，基于工作中的一些不便，学习编程并制作了这个软件。这样的软件确实既需要机械专业知识，又需要一定的编程能力。作者水平有限，编程也仅学习了一点皮毛。 我想，把这个软件开源出来，让更多的专业工程师加入，方能为更多的人提供方便。如蒙贡献您的力量，谢谢您的支持！本软件遵循GPL3.0开源协议
